Economiser (ECO) & Luftvorwärmer (LUVO)

Falls du doch mal gefragt hast wie moderne Kraftwerke Abgaswärme zurückgewinnen und den Wirkungsgrad massiv steigern – Dann ist das hier der richtige Kurstext für dich.

Ohne Economiser und Luftvorwärmer wären die Abgase eines Kessels verschwendete Energie. Mit ihnen jedoch wird ein Großteil der Abgaswärme zurückgewonnen und erneut genutzt, bevor sie den Schornstein erreicht.

Sie sind damit zentrale Bauteile für:

• ✅ hohen Kesselwirkungsgrad
• ✅ niedrige Brennstoffkosten
• ✅ reduzierten CO₂-Ausstoß
• ✅ stabile Verdampfungsprozesse
• ✅ niedrige Abgastemperaturen (regelkonform TA Luft)

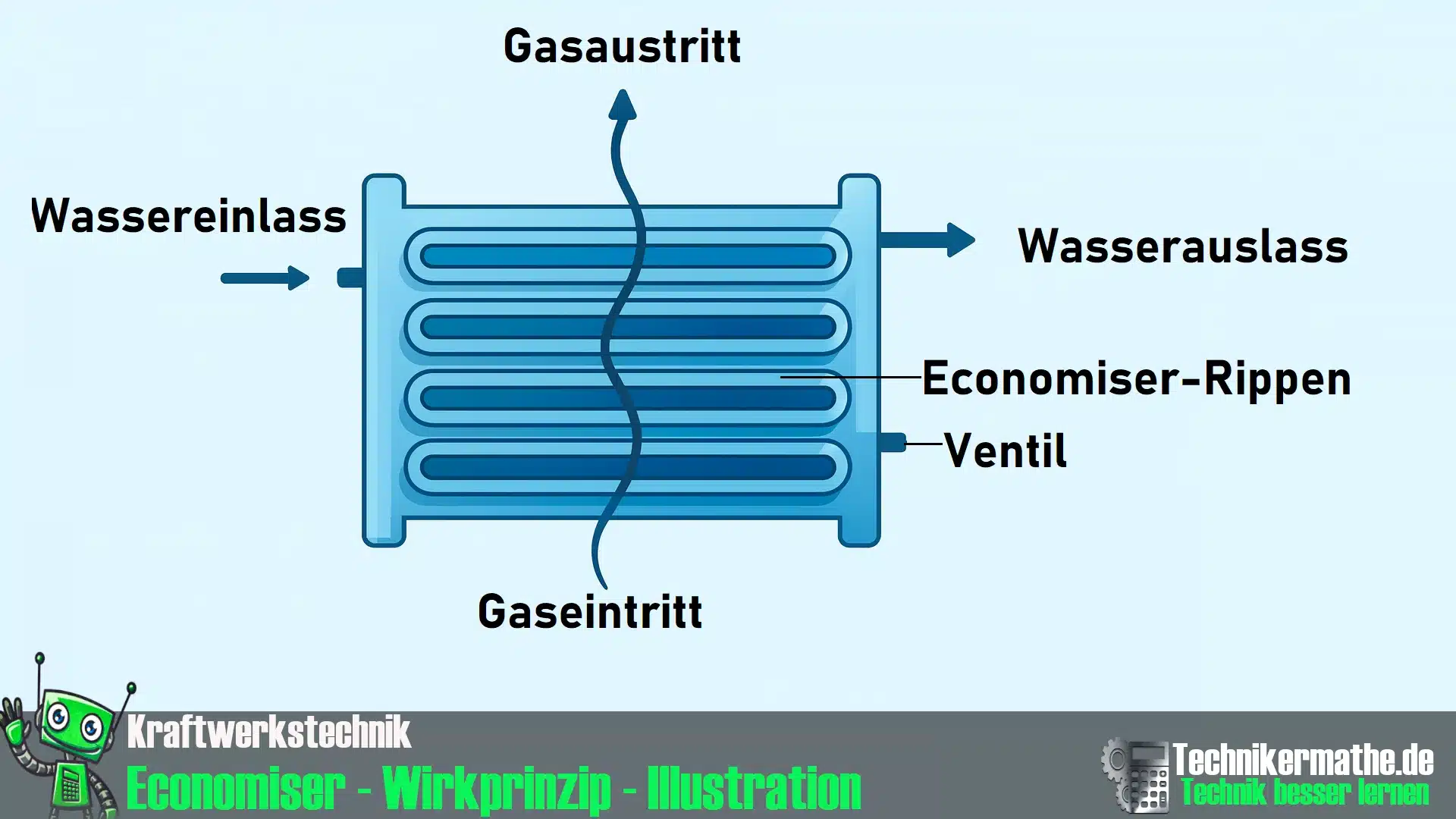

Ein Economiser (ECO) ist eine Heizfläche im Rauchgasweg des Dampferzeugers, die die Wärme des heißen Abgases nutzt, um das Speisewasser vorzuwärmen.

Typische Effekte:

• 🔥 Speisewasser steigt von ~150 °C → 260–300 °C
• 🔥 Abgastemperatur sinkt erheblich
• 🔥 Brennstoffverbrauch sinkt um 3–6 %

💬 Kurz gesagt: Der ECO ist der größte Einzelbeitrag zur Effizienz eines Kessels.

Ein Luftvorwärmer (LUVO) ist ein Wärmetauscher, der Abgaswärme nutzt, um die Verbrennungsluft zu erwärmen.

Typische Lufttemperaturen:

• ✅ Kaltluft: 20–40 °C
• ✅ Vorwärmung: 160–280 °C

Vorteile:

• 🔥 verbesserter Ausbrand
• 🔥 stabilere Flamme
• 🔥 weniger CO
• 🔥 geringere NOₓ-Bildung
• 🔥 Effizienzsteigerung (2–4 %)

Ein ECO besteht aus:

• ✅ Rohrschlangen
• ✅ Rippenrohrpaketen
• ✅ mehreren Heizflächenfeldern
• ✅ Reinigungsdüsen (Rußbläser)

Arten:

• 🔸 Rohrbündel-ECO (Standard)
• 🔸 Spiralrohr-ECO (moderne High-Performance-Systeme)
• 🔸 Gusseisen-ECO (selten, eher Altanlagen)

Brennstoffabhängige Besonderheiten:

• 🔥 Biomasse: starke Verschlackungsneigung
• 🔥 Kohle: hoher Staubanteil → Abrieb
• 🔥 Öl/Gas: sehr sauber → hohe Lebensdauer

Es gibt 2 Hauptbauarten:

1️⃣ Platten-LUVO (ganz selten, kleine Anlagen)

• einfache Bleche
• Abgas auf der einen, Luft auf der anderen Seite
• kompakt, aber niedriger Wirkungsgrad

2️⃣ Regenerativer LUVO (Ljungström-LUVO, Standard in Großkraftwerken)

Der “König” unter den LUVOs. Er funktioniert so:

• 1️⃣ ein riesiger drehender Rotor aus Wärmespeicherplatten
• 2️⃣ Abgas erhitzt die Platten
• 3️⃣ Drehung bringt die Platten in die Luftseite
• 4️⃣ Luft wird aufgeheizt

Vorteile:

• 🔥 enorm hoher Wirkungsgrad
• 🔥 sehr kompakt
• 🔥 ideal für große Volumenströme
• 🔥 niedrige Druckverluste

Abgase enthalten:

• ✅ H₂O
• ✅ SO₂
• ✅ SO₃
• ✅ HCl
• ✅ NOₓ

Wenn Abgas unter den Säuretaupunkt abkühlt, kondensieren:

• 🟣 Schwefelsäure (H₂SO₄)
• 🟠 Salzsäure (HCl)

→ extrem korrosiv!

Säuretaupunkt liegt:

• 🔥 bei Kohle: ~125–150 °C
• 🔥 bei Biomasse: ~110–130 °C
• 🔥 bei Gas: ~55–70 °C

💬 Kurz gesagt:  ECO und LUVO müssen so gefahren werden, dass keine Säurebildung auftritt.

• ❌ Verstopfung durch Asche
• ❌ Verschlackung
• ❌ Abrasion (hohe Strömung + Staub)
• ❌ Korrosion unter Taupunkt
• ❌ Reinigungsbedarf (häufig bei Biomasse)
• ❌ LUVO-Verschmutzung → verringerter Luftstrom
• ❌ mechanische Schäden am Drehregenerator

In einem Biomassekraftwerk steigen die Abgastemperaturen plötzlich stark an.

Analyse:

• ✅ ECO-Felder vollständig verschlackt
• ✅ geringere Wärmeübertragung
• ✅ Speisewassertemperatur sinkt
• ✅ Brennstoffverbrauch steigt um 8 %

Lösung:

• 🔥 Abschaltung
• 🔥 manuelle Reinigung
• 🔥 Anpassung der Luftführung
• 🔥 Brennstoffmischung optimiert

In einem Steinkohlekraftwerk sinkt die Abgastemperatur unerlaubt auf 115 °C.

Analyse:

• ✅ Taupunkt unterschritten
• ✅ Kondensation von Schwefelsäure
• ✅ Platten im LUVO massiv korrodiert
• ✅ nach 2 Monaten → Totalschaden des Rotorsegments

Lösung:

• 🔥 Temperaturregelung korrigiert
• 🔥 Rotorsegmente ersetzt
• 🔥 Strömungsverteilung optimiert

• ✅ Effizienzsteigerung bis zu 10 %
• ✅ niedrigere Abgasverluste
• ✅ weniger Brennstoffverbrauch
• ✅ geringere CO₂-Emissionen
• ✅ stabilere Verbrennung
• ✅ schnellere Reaktionsfähigkeit des Kessels

• ❌ Verschmutzungsanfällig, v. a. bei Biomasse
• ❌ Taupunktkorrosion möglich
• ❌ hoher Wartungsbedarf
• ❌ Störung wirkt sich sofort auf Wirkungsgrad aus

• ✅ Economiser = Speisewasservorwärmung
• ✅ LUVO = Verbrennungsluftvorwärmung
• ✅ Beide erhöhen den Wirkungsgrad massiv
• ✅ Taupunkt darf niemals unterschritten werden
• ✅ ECO & LUVO sind „Wirkungsgrad-Booster“ jedes Kessels

1️⃣ Warum braucht man einen Economiser?

um Speisewasser vorzuwärmen und Brennstoff zu sparen.

2️⃣ Welche Funktion hat der LUVO?

Verbrennungsluft erwärmen → besserer Ausbrand.

3️⃣ Warum ist der Säuretaupunkt so wichtig?

Unterschreitung → massive Korrosion.

4️⃣ Welche Anlagen sind besonders verschmutzungsanfällig?

Biomasse- und Müllkraftwerke.

5️⃣ Warum sind regenerative LUVOs Standard?

hohe Effizienz + kompakte Bauform.

• 🔥 ECO & LUVO sind essentielle Wärmeübertragungskomponenten
• 🔥 sie steigern den Wirkungsgrad eines Kraftwerks um bis zu 10 %
• 🔥 ECO erwärmt Speisewasser, LUVO die Verbrennungsluft
• 🔥 Taupunktkorrosion ist eine der größten Gefahren
• 🔥 zwei Praxisbeispiele zeigen realistische Betriebsprobleme
